Les radiateurs industriels haute température concentrent des risques multiples : brûlures par contact, départs de feu, dégradation accélérée dans les atmosphères corrosives. Les grilles métalliques peintes, solution historique de protection, montrent leurs limites face aux exigences modernes de sécurité, d’hygiène et de durabilité. Leur corrosion rapide dans les environnements agressifs, leur entretien fréquent et leur conformité incertaine aux normes ISO actuelles poussent responsables maintenance et directeurs HSE à réévaluer leurs choix. L’émergence de matériaux composites haute résistance, d’alliages spéciaux et de systèmes connectés redéfinit les standards de protection thermique industrielle.
Cet article présente des données techniques et réglementaires à visée informative. Tout projet d’installation ou de modification d’équipements de chauffage industriel doit faire l’objet d’une étude spécifique par un bureau d’études qualifié et d’une validation par les organismes de contrôle compétents (CARSAT, bureau de contrôle mandaté). Les normes et réglementations citées (ISO 13732, Code du travail R4224, directive ATEX) évoluent régulièrement : vérifier leur version consolidée en vigueur sur les sites officiels (Legifrance, AFNOR) avant toute mise en œuvre.
Vos 3 priorités avant d’équiper vos radiateurs industriels
- Conformité réglementaire : vérifier l’application des normes ISO 13732 sur les contacts thermiques et des articles R4224 du Code du travail relatifs aux installations de chauffage en milieu professionnel
- Analyse des risques sectoriels : identifier les contraintes dominantes selon votre activité (résistance à la corrosion chimique, certification contact alimentaire, résistance aux chocs mécaniques répétés, compatibilité ATEX)
- Évaluation du retour sur investissement en cycle de vie complet : comparer le coût total de possession sur 10 ans (acquisition, installation, maintenance préventive, temps d’arrêt évités) plutôt que le seul prix d’achat initial
Les données recueillies sur le terrain permettent de mieux comprendre les enjeux de cette transition technologique. L’arbitrage entre solutions classiques et protections innovantes repose sur des critères techniques précis, des obligations réglementaires françaises strictes et une analyse économique rigoureuse du coût global de possession.
Analyse des risques et impératifs de sécurité pour équipements thermiques
La sécurisation des environnements de travail passe par une compréhension fine des transferts de chaleur au sein des processus de fabrication complexes. Pour répondre à ces exigences de précision, l’adoption de solutions thermiques pour l’industrie automobile permet de concilier la protection des actifs et la stabilité des cycles de production. Ces technologies avancées assurent une maîtrise constante de la température tout en prévenant les risques de défaillance structurelle des infrastructures de chauffe.
23
%
des brûlures graves en environnement industriel sont liées à un contact avec des équipements de chauffage non protégés ou mal signalés
Les statistiques INRS sur les accidents thermiques en milieu industriel révèlent qu’une part importante des brûlures graves résulte de contacts avec des équipements de chauffage insuffisamment protégés ou signalés. Cette réalité recouvre des contextes opérationnels variés : projection de fluides corrosifs sur carters dans l’industrie chimique, contacts involontaires lors de nettoyages en agroalimentaire, chocs mécaniques répétés dans les ateliers de mécanique automobile.
Selon l’ISO 13732-1:2006 relative à l’ergonomie des ambiances thermiques, toute surface accessible dépassant 60 °C lors d’un contact bref nécessite une protection physique pour prévenir les brûlures. Le Code du travail, dans ses articles R4224-20 à R4224-25, fixe les prescriptions applicables aux installations de chauffage des locaux de travail. Les visites CARSAT vérifient systématiquement la conformité des installations aux référentiels en vigueur et sanctionnent les manquements par mises en demeure assorties de délais stricts.
Les retours terrain des responsables maintenance convergent sur un point : les grilles métalliques standards montrent une durée de vie moyenne de 3 à 5 ans en environnement industriel courant, chiffre qui chute à 18-24 mois dans les atmosphères agressives. Leur remplacement fréquent génère des coûts récurrents (achat, pose, immobilisation) et des risques de non-conformité temporaire entre dégradation visible et intervention effective.
Technologies de protection avancées : matériaux, ingénierie et systèmes connectés
Face aux limites structurelles des protections conventionnelles, trois familles d’innovations technologiques redéfinissent les standards : les matériaux composites et alliages spéciaux offrant durabilité et résistance multicritères, les conceptions techniques optimisant isolation thermique et refroidissement actif, les technologies émergentes promettant personnalisation et maintenance prédictive.
Matériaux de nouvelle génération : composites, alliages et revêtements auto-réparateurs

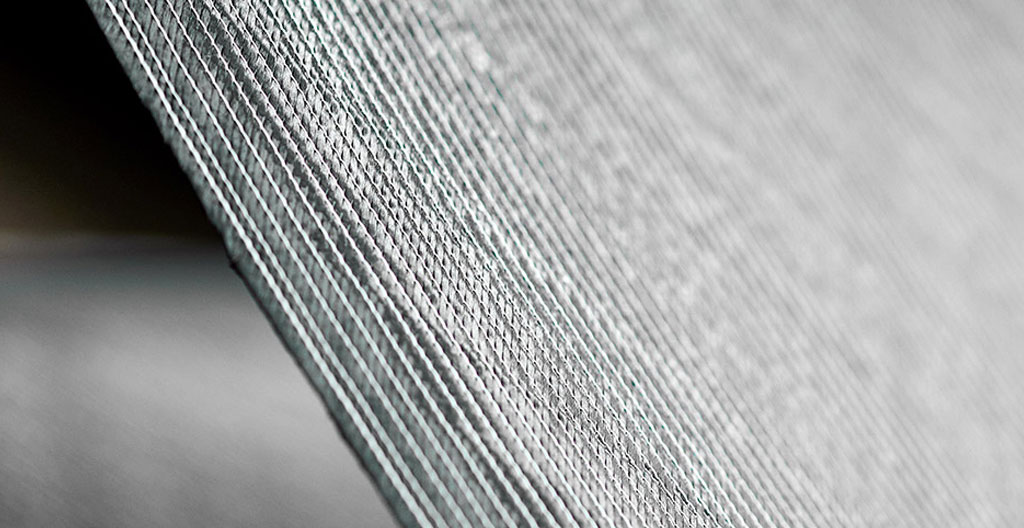

Les composites à base de fibres de carbone ou de verre cumulent légèreté (réduction de 40 à 60 % du poids vs acier équivalent) et résistance mécanique élevée aux chocs. Leur inertie chimique intrinsèque les rend insensibles à la corrosion électrochimique, conservant leurs propriétés de -40 °C à +150 °C sans dégradation structurelle. Les alliages spéciaux à base de nickel (Inconel, Hastelloy) ou les aciers inoxydables austénitiques hautement alliés présentent une résistance à la corrosion 8 à 15 fois supérieure à l’acier ordinaire. Leur tenue en température (jusqu’à 800-1000 °C) autorise la protection de radiateurs haute pression. Le surcoût matière (2 à 4 fois celui de l’acier au carbone) se compense par une durée de vie de 10 à 15 ans en environnement industriel exigeant.
Les revêtements avancés à base de polymères et céramiques affichent des gains de durée de vie de 40 % à 80 % selon les environnements. Certains systèmes intègrent des fonctions auto-cicatrisantes (microcapsules de résine activées par fissuration) ou des capteurs de contraintes noyés dans la matrice. La certification de ces matériaux pour contact alimentaire (conformité FDA, règlement CE 1935/2004) ouvre leur usage à l’industrie agroalimentaire.
Conception technique sur mesure : isolation dynamique et refroidissement actif
Une isolation haute performance peut réduire la température de surface des équipements thermiques de 40 à 60 %, contribuant simultanément à la sécurité du personnel et à l’efficacité énergétique. Les isolants techniques multicouches (laines minérales haute densité, mousses rigides phénoliques, panneaux de silicate de calcium) confinés dans des enveloppes métalliques ventilées assurent la double fonction de protection thermique et d’écran anti-contact.
Les systèmes de refroidissement actif par circulation de fluide caloporteur (eau glycolée, air pulsé) dans les parois de protection abaissent drastiquement les températures de contact. Certains dispositifs intègrent détection incendie automatisée (sondes thermiques, détecteurs optiques de fumée) déclenchant extinction locale et coupure alimentation.
Innovation technologique : impression 3D, nanotechnologies et maintenance prédictive par IA
L’impression 3D métal (fusion laser sélective, dépôt de fil) ou polymère haute température autorise la fabrication de protections sur mesure adaptées aux géométries complexes, avec des délais de 2 à 4 semaines contre 8 à 12 semaines pour l’usinage conventionnel. Les formes organiques optimisées maximisent les échanges thermiques tout en minimisant la masse embarquée.
Les nanomatériaux appliqués en revêtement montrent des performances prometteuses en laboratoire, avec des projections de gain de durée de vie dépassant parfois 70 % à 80 %. Les nanorevêtements à base d’oxydes métalliques (TiO₂, Al₂O₃) créent des barrières anti-corrosion de quelques micromètres d’épaisseur, préservant géométrie des pièces. L’intelligence artificielle appliquée à la maintenance prédictive analyse en temps réel les données de capteurs pour anticiper défaillances et optimiser calendriers d’intervention, générant un retour sur investissement mesurable dans les industries à process continus.
Le choix entre ces trois familles de matériaux repose sur une analyse multicritères rigoureuse croisant performance technique, durabilité et coût global. Le tableau suivant synthétise les données comparatives essentielles pour éclairer cette décision. La lecture de ce comparatif éclaire les arbitrages économiques : le surcoût initial des technologies avancées (20 % à 150 % selon matériau) s’amortit sur la durée de vie triplée et la réduction drastique des interventions de maintenance.
| Critère | Grilles acier peint | Composites fibres carbone/verre | Alliages nickel haute résistance |
|---|---|---|---|
| Durée de vie typique | 3 à 5 ans | 10 à 15 ans | 10 à 15 ans |
| Résistance à la corrosion | Standard (corrosion rapide milieux acides/humides) | Élevée (inertie chimique intrinsèque) | Très élevée (8 à 15 fois supérieure à l’acier ordinaire) |
| Poids relatif | Référence (100 %) | Léger (40-60 % de l’acier) | Moyen-lourd (90-110 % de l’acier) |
| Coût d’acquisition initial | Faible (référence marché) | Moyen à élevé (+50 à +120 %) | Élevé (+100 à +250 %) |
| Fréquence maintenance préventive | Élevée (remplacement tous les 3-5 ans) | Faible (inspections visuelles annuelles) | Très faible (contrôles visuels bisannuels) |
L’étape suivante consiste à traduire ces données techniques en critères de sélection opérationnels adaptés aux contraintes réelles de chaque site industriel.
Sélectionner et déployer la protection adaptée : critères, conformité et retour sur investissement
Le choix d’une protection pour radiateurs industriels repose sur cinq critères structurants : le coût en cycle de vie complet (acquisition, installation, maintenance préventive, temps d’arrêt évités) calculé sur 10 ans minimum, l’efficacité de protection multi-risques, la durabilité certifiée des matériaux, la facilité d’installation et de maintenance (modularité permettant pose sans arrêt production), la conformité réglementaire vérifiable (respect ISO 13732, Code du travail articles R4224, certification ATEX si applicable).
L’importance de la qualification des installateurs dépasse la simple question de compétence technique. Certains matériaux (composites thermodurcissables, alliages soudés) exigent des habilitations spécifiques. Les zones ATEX imposent habilitations réglementaires et procédures de travail strictes. La traçabilité complète de l’installation conditionne la validation par les organismes de contrôle (CARSAT, bureaux de contrôle mandatés).
Au-delà de la protection physique contre les chocs et la corrosion, l’optimisation thermique globale peut inclure des dispositifs complémentaires comme les panneaux réfléchissants pour radiateurs, qui réduisent les déperditions par rayonnement et améliorent le rendement énergétique de l’installation. Cette approche combinée (protection mécanique + optimisation énergétique) maximise le retour sur investissement en agissant simultanément sur sécurité, durabilité et coûts d’exploitation.
Des retours d’expérience du secteur pétrochimie font état de gains opérationnels significatifs suite au remplacement de protections standard par des alliages haute résistance. Une raffinerie du bassin méditerranéen a documenté des arrêts de production réduits de 10 % à 20 % et une maintenance allégée de 15 % à 25 % sur une période de 3 ans.
Les 3 erreurs critiques détectées lors des audits CARSAT
- Sous-dimensionnement de la résistance chimique : choisir un matériau résistant aux chocs mais sensible aux solvants ou vapeurs acides présents dans l’atelier. Conséquence : corrosion perforante en 6-18 mois au lieu de 10 ans. Parade : cartographie exhaustive des agents chimiques (fiches de données de sécurité) et sélection matériau testé en immersion ou exposition accélérée selon ISO 9223.
- Mauvaise ventilation du capotage générant surchauffe : concevoir enceinte étanche sans circulation d’air, provoquant accumulation chaleur et dépassement 60 °C en surface externe. Conséquence : brûlures personnel, non-respect ISO 13732. Parade : calcul thermique préalable (bilan enthalpique, modélisation CFD), intégration grilles ventilation dimensionnées ou ventilateurs extracteurs.
- Incompatibilité ATEX non détectée : installer protections avec fixations ferreuses (risque étincelles) ou sans continuité électrique (accumulation charges électrostatiques) en zone ATEX. Conséquence : risque explosion, mise en demeure préfectorale, responsabilité pénale exploitant. Parade : audit ATEX préalable, matériaux certifiés (boulonnerie laiton/inox, liaisons équipotentielles), validation organisme notifié.
Ces erreurs récurrentes, documentées par l’Union des Industries Chimiques et les services prévention CARSAT, représentent 60 % à 70 % des non-conformités détectées lors des contrôles réglementaires. Leur identification en amont, dès la phase de spécification, sécurise juridiquement le projet et évite coûts de mise en conformité a posteriori.
-
Calculer le coût en cycle de vie complet sur 10 ans minimum incluant acquisition, installation, maintenance préventive programmée, coût estimé des arrêts de production évités et valorisation réduction risque accident (prime assurance, coût social)
-
Vérifier l’efficacité de protection multi-risques adaptée au secteur : résistance aux chocs répétés (mécanique, automobile), résistance à la corrosion chimique (chimie, traitement surface), certification hygiène et nettoyabilité (agroalimentaire, pharmaceutique), compatibilité températures extrêmes et ATEX (métallurgie, pétrochimie)
-
Exiger documentation complète de durabilité matériaux : durée de vie certifiée d’au moins 10 ans avec essais accélérés vieillissement (chocs thermiques, brouillard salin, exposition UV), garantie fabricant contractuelle avec clause remplacement anticipé si défaillance prématurée
-
Valider conformité réglementaire exhaustive : respect ISO 13732-1 sur température de contact (surface < 60 °C), conformité Code du travail articles R4224-20 à R4224-25, certification ATEX si zone classée (directive 1999/92/CE), certification contact alimentaire si agroalimentaire (règlement CE 1935/2004), marquage CE avec déclaration de conformité et vérifier qualification installateur (certifications techniques soudure, applicateur agréé résines, habilitations ATEX)
-
Obtenir plan de maintenance préventive détaillé : fréquence inspections visuelles (semestrielle, annuelle), opérations de nettoyage spécifiées (produits compatibles, protocole), critères de remplacement anticipé (corrosion localisée, fissuration, déformation), fourniture pièces détachées garantie 10 ans minimum
Cette check-list opérationnelle structure le cahier des charges technique adressé aux fournisseurs et facilite comparaison objective des offres. Elle sécurise également la traçabilité documentaire exigée lors des audits CARSAT ou des certifications qualité (ISO 9001, ISO 45001 santé-sécurité).
Vos questions sur la protection des radiateurs industriels
Quelles normes s’appliquent aux protections de radiateurs industriels en France ?
Les protections doivent respecter l’ISO 13732-1:2006 fixant la température maximale de surface à 60 °C pour un contact bref, les articles R4224-20 à R4224-25 du Code du travail encadrant les installations de chauffage en milieu professionnel, et la directive 1999/92/CE pour les zones ATEX. Vérifier les versions consolidées sur Legifrance reste indispensable.
Quelle est la durée de vie réelle des matériaux innovants comparée aux grilles acier classiques ?
Les composites fibres de carbone/verre et alliages nickel affichent 10 à 15 ans de durée de vie en environnement industriel exigeant, contre 3 à 5 ans pour grilles acier peint standard. Ce rapport de 1 à 3 justifie économiquement le surcoût initial de 20 % à 150 % selon la technologie.
Quel budget prévoir pour protéger un radiateur industriel avec une solution innovante ?
Le coût moyen par radiateur se situe entre 800 et 2 500 € selon la technologie (composite modulaire en entrée de gamme, système complet avec capteurs IA et alliages spéciaux en haut de gamme), hors installation. Le retour sur investissement se concrétise sur 3 à 5 ans via réduction maintenance et arrêts de production.
Quel délai d’installation typique pour une protection modulaire sans arrêter la production ?

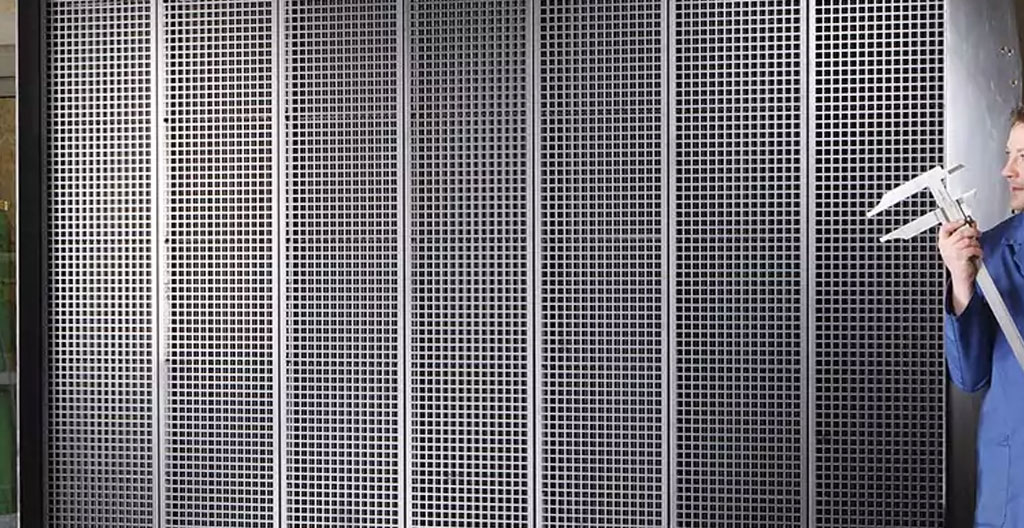

Les solutions modulaires permettent installation en 1 à 3 semaines entre commande et mise en service, selon complexité géométrique et nombre d’unités. La conception démontable autorise intervention durant weekends ou équipes de nuit sans immobilisation ligne. Les systèmes sur mesure exigent 4 à 6 semaines.
L’installation de protections innovantes nécessite-t-elle une déclaration à la DREAL ?
L’obligation dépend du classement ICPE de l’établissement. Si la puissance thermique totale dépasse les seuils réglementaires (rubrique 2910 pour combustion) ou si des fluides classés sont utilisés, une procédure administrative s’impose avec délais d’instruction de 6 à 9 mois. Sinon, la conformité au Code du travail articles R4224 suffit. Pour approfondir l’approche systémique combinant sécurisation, isolation et régulation, consultez cette analyse des stratégies d’économies de chauffage applicables aux installations industrielles.
La transition vers des protections innovantes pour radiateurs industriels dépasse la simple mise en conformité réglementaire. Elle constitue un levier d’optimisation globale combinant sécurité renforcée du personnel, durabilité accrue des installations, efficacité énergétique améliorée et maîtrise des coûts d’exploitation sur cycle de vie complet. Les technologies actuelles (composites techniques, alliages haute résistance, systèmes connectés) offrent des solutions adaptées à chaque contrainte sectorielle, du risque corrosif en chimie aux exigences sanitaires en agroalimentaire. Les responsables maintenance et directeurs HSE disposent désormais des critères pour arbitrer leurs projets en sécurité juridique. Reste à anticiper l’évolution réglementaire à venir : le projet de révision de la directive ATEX 2025 et le durcissement attendu des seuils ISO 13732 imposeront de nouvelles exigences dès 2026. Identifier dès aujourd’hui les équipements critiques à mettre aux normes permettra d’étaler les investissements et d’éviter les mises en demeure CARSAT en urgence.
